第３回 MBD【モデルベース開発】解説 コラム

第３回 MBD（モデルベース開発）コラム、今回はプログラミング経験のある人が、円滑にモデラーになれるように、データフローと処理フローの違いを説明します。

この連載コラムでは、Simulink を使った MBD の基礎的な内容を数回に分けてわかりやすくお伝えします。第１回はMBD（モデルベース開発）とは？について、基本的な内容とメリット、注意すべき点を解説。第２回は、モデルベース開発手法４種、MBD導入の影響が大きいアクティビティについて説明しています。

---

Simulinkモデルとプログラミング言語の違いについて

プログラマーがモデラーになるには、Simulinkモデルとプログラミング言語の違いを理解するのが近道です。

Simulinkモデルはデータフロー図です。制御工学などを学び、ブロック線図の読み書きに慣れている人は、あまり違和感なくSimulinkモデルを読み書きできるでしょう。

一方、C言語のように多くのプログラミング言語は、データフローではなく、処理フロー(処理の流れ)を記述します。このため、プログラマーがモデラーに転向する際は、モデルがデータフロー図であることに最初は戸惑うかもしれません。

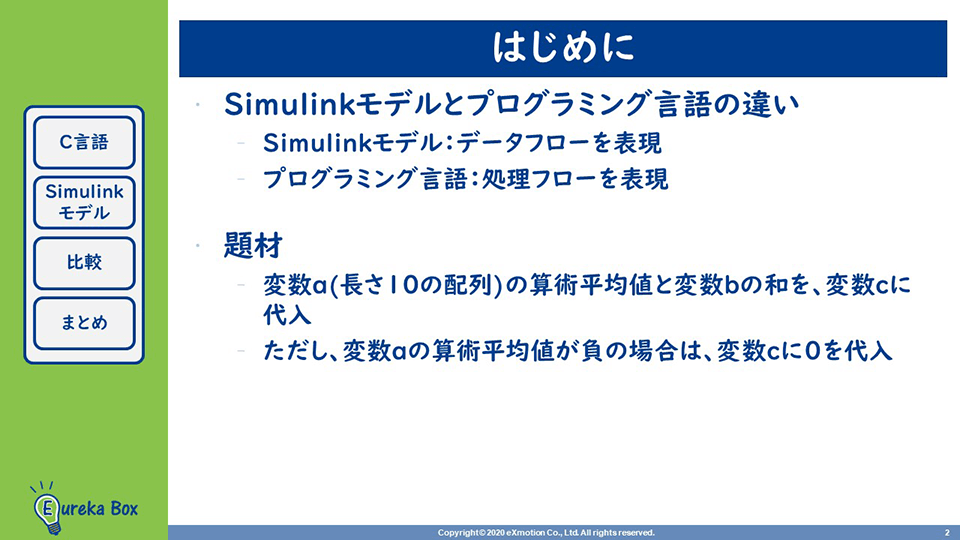

本コンテンツでは、「長さ10の配列である変数aの算術平均値と変数bの和を、変数cに代入する。ただし、変数aの算術平均値が負の場合は、変数cに0を代入する」という簡単な題材を使って、データフローと処理フローの違いを説明します。

---

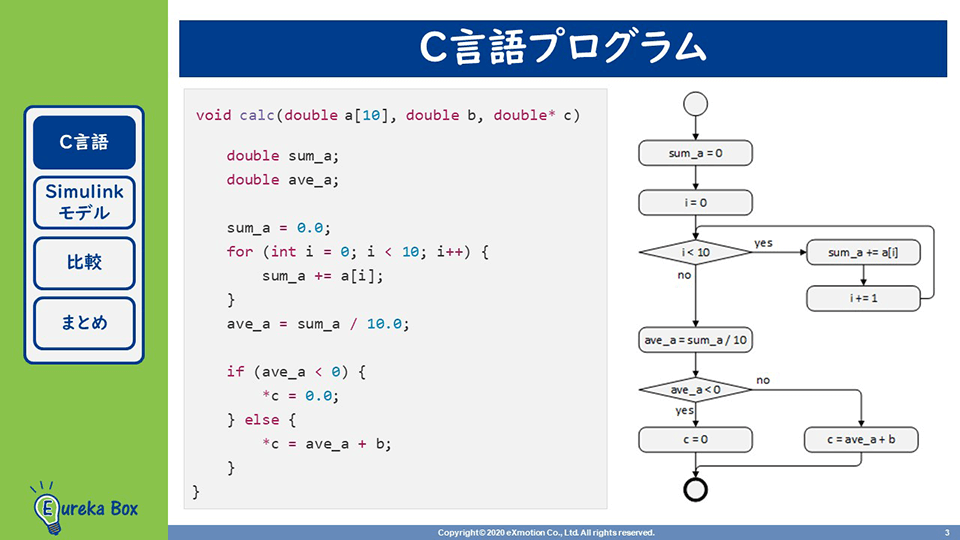

C言語プログラム

C言語をはじめとする多くのプログラミング言語は手続き型であり、順次、分岐、反復という制御構文の組み合わせで実装していきます。この結果、プログラムには、「処理の流れ」が記述されます。

左側のプログラムと同じ処理をフローチャートで表したものが右側の図です。処理を箱の中に記載し、制御構文を矢印や判断を表すひし形で表現します。

---

---

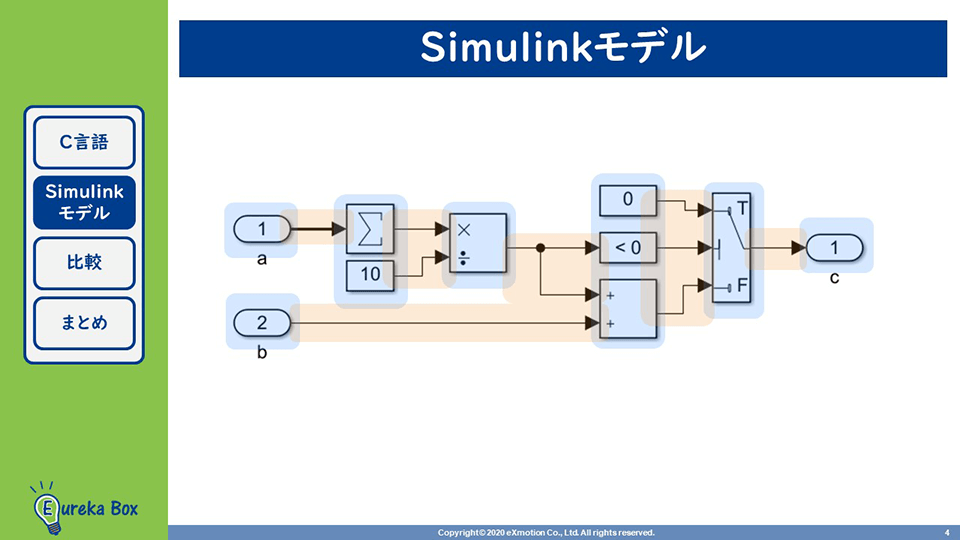

Simulinkモデル

さきほどのC言語プログラムと同じ処理を行うSimulinkモデルは、このようになります。

Simulinkモデルはデータフローを記述します。データフローを表す図ではデータフロー図がよく使われますが、データフロー図での「プロセス」がSimulinkモデルのブロックに、データフローが信号線に相当します。

データを表す信号線でブロック間が結線されるため、処理の入出力や、データの更新、参照箇所が明確になります。

---

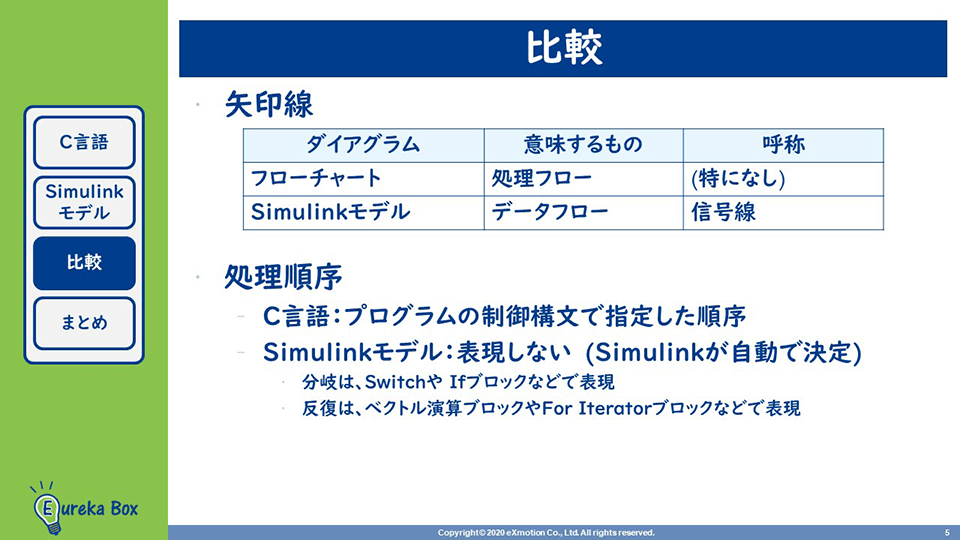

比較

C言語やフローチャートと、Simulinkモデルを比較してみましょう。

フローチャートとSimulinkモデルはいずれも有向グラフですが、矢印線の意味するものが異なります。フローチャートの矢印線は、どちらの処理に進むかを表す処理フローです。一方、Simulinkモデルの矢印線は、データフロー、つまりデータの流れを表しています。混同しないように注意してください。

また、処理の順序については、C言語の場合、プログラムの制御構文で指定した順序で処理が実行されます。一方、Simulinkモデルはデータフローしか記述せず、実行順序は表現していません。処理順序、つまりSimulinkモデルのブロックの実行順序は、モデルのコンパイル時にデータの入出力関係などからSimulinkが自動的に決定します。分岐や反復については、該当するブロックを使って表現します。

---

MBD（モデルベース開発）を実際に学んでみる

MBDの技術を実際に学んでみたいという方に、まずは無料でお試しいただけるオンライン学習プラットフォームをご提供しております。

業務が多忙なエンジニアでも、スキマ時間で効率的に実践的な学習が出来るEureka Boxは、エンジニアの現場の声から生まれたツールです。

ソフトウェア開発を改善するための開発技術を“知り・学び”“実践する”
超実践的オンライン学習プラットフォーム
Eureka Box（ユーリカボックス）

---

MBD（モデルベース開発）を正しく理解した上で適用し、最大限の効果を得られるようスキルアップしたい方にもEureka Boxでの学習はお勧めで、無料会員登録だけでも以下の特典が受けられます。

---

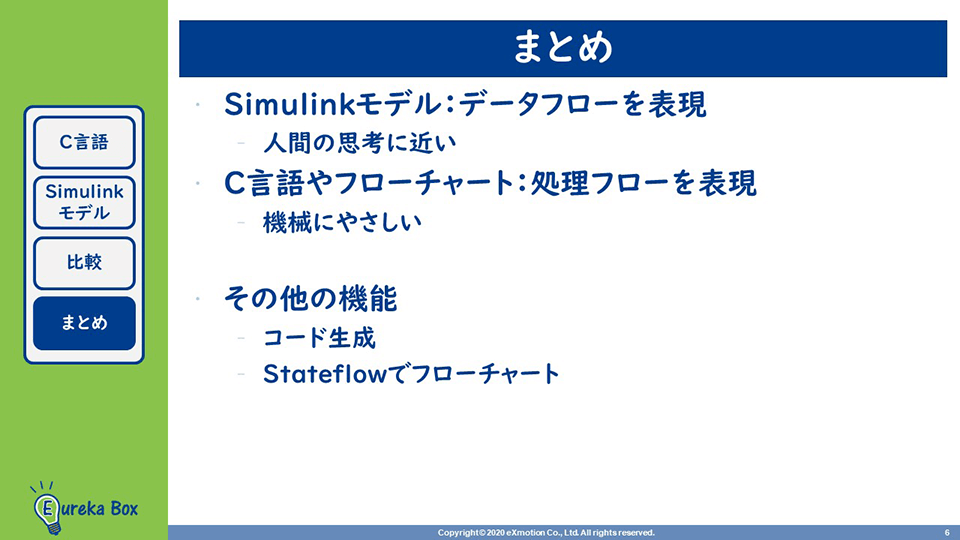

まとめ

同じ処理内容を、モデルとプログラムで比較することで、両者の共通点と差異を感じられたでしょうか。一概にどちらがいいとは言えませんが、デジタル信号処理に限定すれば、Simulinkモデルの方が、人間の思考に近く「やりたいこと」を表現しており、C言語やフローチャートの方が、厳密に記載されていて機械にやさしいように思えます。

補足ですが、先ほどのSimulinkモデルからコードを生成すると、最初に紹介したC言語のプログラムとほぼ同じコードが生成されます。また、SimulinkにStateflowを組み合わせると、Simulink上でもフローチャートのモデリングができるようになります。

---
