第２回 MBD【モデルベース開発】解説 コラム

第２回 MBD（モデルベース開発）コラム、今回はMBDの開発プロセスについてご紹介します。

---

開発プロセス

ここでは、まずMBDの開発手法を4種類取り上げ、概要を簡単に説明します。その後、それぞれの手法が、IPAの「組込みソフトウェア向け 開発プロセスガイド」のV字プロセスのどこに当てはまるかを紹介し、ソフトウェア・エンジニアリング・プロセスのうち、MBD導入の影響が大きいアクティビティについて、何がどう変わるかを説明します。

---

MBD（モデルベース開発）の開発手法１

MBD導入の目的は、制御装置(コントローラ)と制御対象(センサやアクチュエータ)の振る舞いをモデル化することで、シミュレーションを可能にし、生産性や成果物品質の向上を実現することにあります。

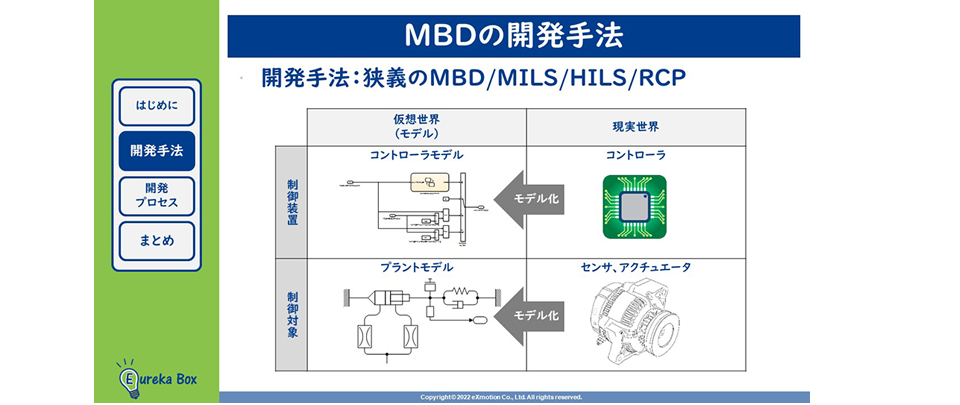

MBDの活用範囲は幅広く、解決したい課題や開発対象の特性、開発スタイルなどによって、どの手法を導入するか見極める必要があります。狭義のMBD、MILS、HILS、RCPについて、簡単に違いを説明しましょう。

---

MBD（モデルベース開発）の開発手法２ MBDとは

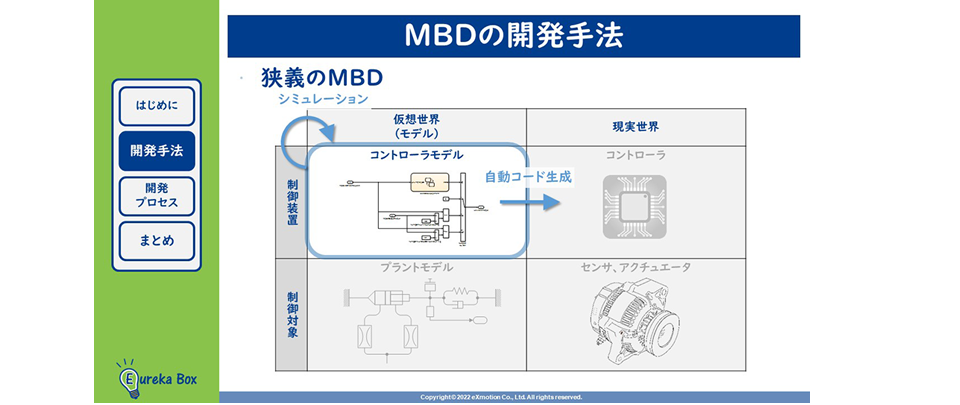

まず、狭義のMBDとは、すなわち制御モデルのみによるシミュレーションを活用した開発です。コントローラの制御ソフトウェアをモデル化して、机上シミュレーションで動作確認し、モデルから自動コード生成を行います。

センサからの入力値に対し、一意にアクチュエータ指示値が決まる場合は、これだけでも十分にMBD導入効果が得られます。

---

MBD（モデルベース開発）の開発手法３ MILSとは

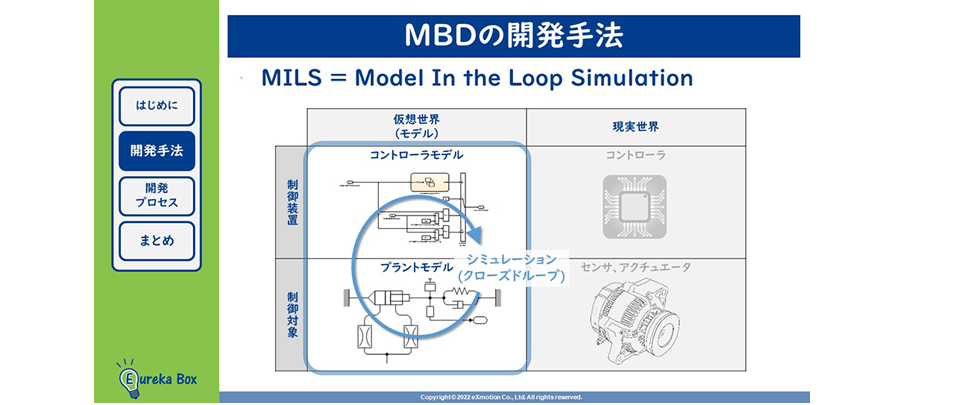

MILSとは『Model In the Loop Simulation』の略で、制御対象のセンサやアクチュエータをモデル化し、コントローラモデルと組み合わせて机上シミュレーションを行う手法です。

例えば、目標回転数に向けたフィードバック制御など、 アクチュエータの状態をリアルタイムに取得し、それに応じてアクチュエータへの指示値が動的に変化するような制御の開発では、MILSの導入が効果的です。

---

MBD（モデルベース開発）の開発手法４ HILSとは

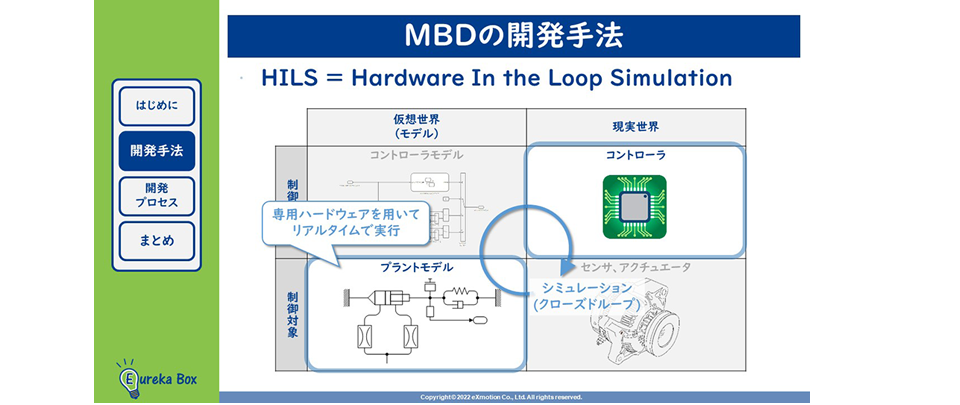

HILSとは『Hardware In the Loop Simulation』の略で、制御ソフトウェアを書き込んだ実コントローラと、プラントモデルを組み合わせてシミュレーションを行う手法です。

実コントローラを用いるため、制御ソフトウェアの開発にMBDを導入しているかは関係なく、HILSのみ導入している開発現場も多く存在します。

一般に、プラントモデルを実時間で動かすための専用ハードウェアが必要となります。

---

MBD（モデルベース開発）の開発手法５ RCPとは

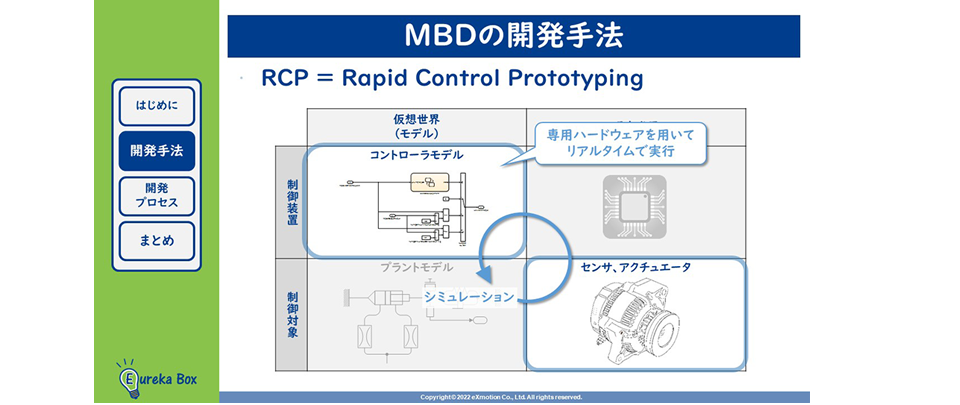

RCPとは『Rapid Control Prototyping』の略で、コントローラの制御ソフトウェアをモデル化して、実センサ、実アクチュエータと組み合わせて動かす手法です。

先行開発など、新しい機能を開発する際に、その実現性や効果を見極めるためにRCPがしばしば用いられます。

一般に、コントローラモデルを実時間で動かすための専用ハードウェアが必要となります。

---

---

開発プロセス上の位置づけ

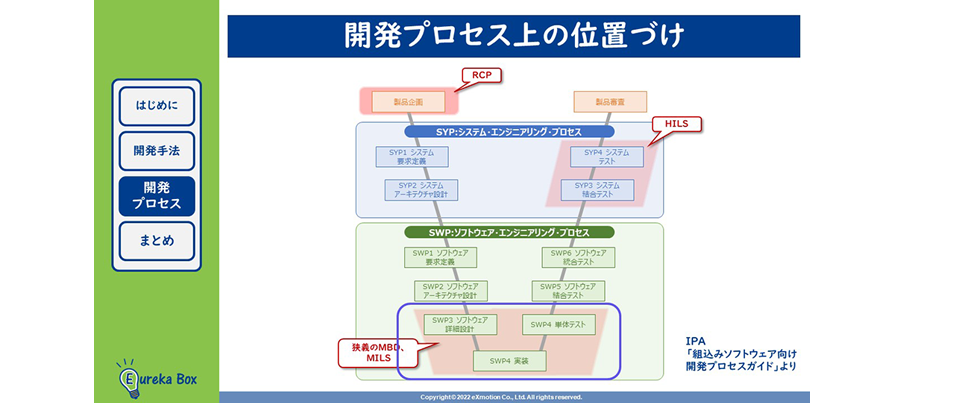

IPAの「組込みソフトウェア向け 開発プロセスガイド」のV字プロセスに、MBD開発手法の適用箇所を当てはめると図のようになります。この中でも、MBDの導入により大きな影響を受けるのは、ソフトウェア・エンジニアリング・プロセスの部分です。この、ソフトウェア詳細設計、実装、テストについて、もう少し詳しく見てみましょう。

---

開発プロセス：ソフトウェア詳細設計

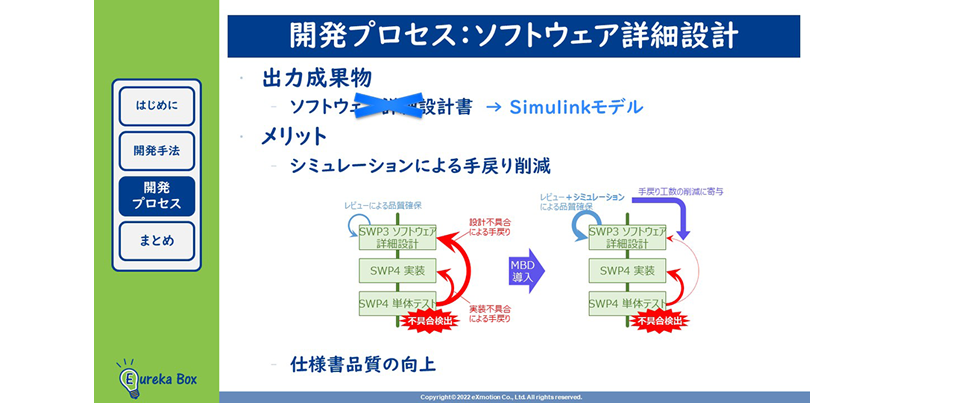

IPAの開発プロセスでのソフトウェア詳細設計の出力成果物には、ソフトウェア詳細設計書と内部確認レポートがあります。MBDを導入することで、このうちソフトウェア詳細設計書がSimulinkモデルに置き換わります。

この工程でのメリットには、手戻りの削減があります。従来の開発では、実装後の工程で不具合が発見され、手戻りが発生しがちでしたが、MBDを導入することで、シミュレーションにより早期に品質を確保でき、生産性が大きく向上します。

特に自動車分野などでデファクトスタンダードになっているMATLAB/Simulinkを用いて仕様をモデルとして記述することで、仕様の明確化や曖昧さの低減が期待できます。

---

開発プロセス：実装

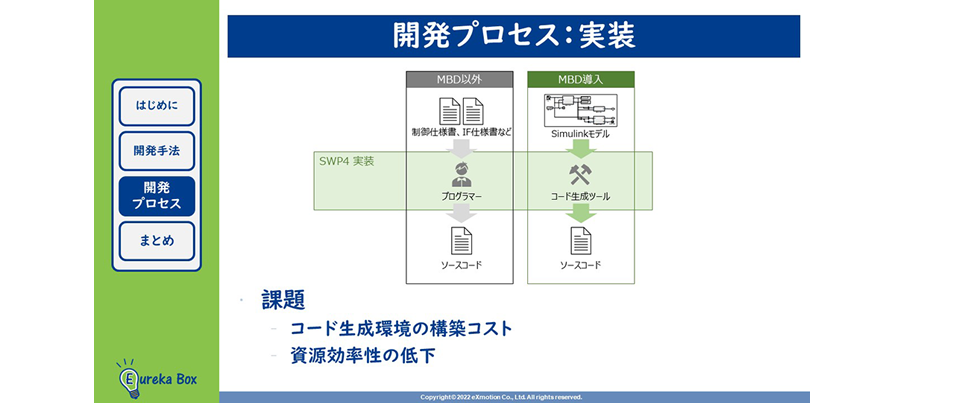

実装段階のメリットは、何と言ってもモデルからソースコードを自動生成できることです。ソフトウェア詳細設計書を入力としてプログラミングしていた作業が不要になります。

もちろん課題もあります。期待通りのソースコードを生成するには、各種設定に対する知識や調整が必要になりますし、熟練のプログラマーが書いたものと比較すると、自動生成コードは一般にリソース使用量が多くなる傾向にあります。

それでも、自動コード生成によるソースコードの品質安定化やコスト削減効果は明白であり、今では多くの開発現場で当たり前のように実践されています。

---

開発プロセス：テスト

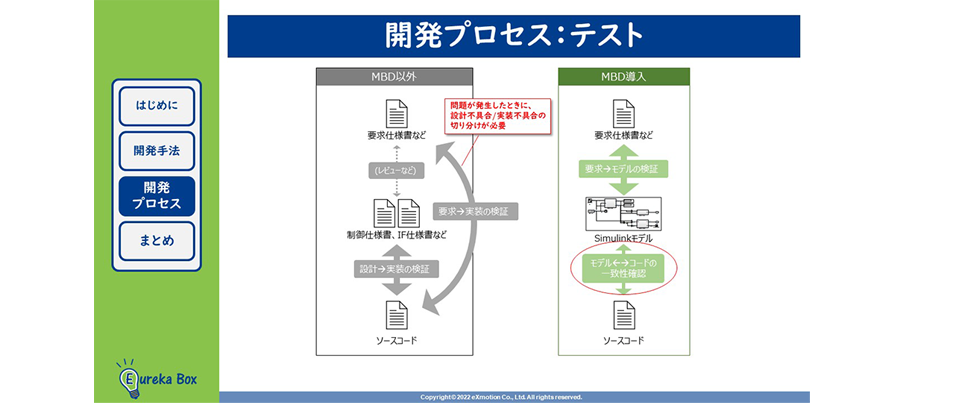

最後にテストです。MBDを導入すると、従来はソースコード作成後に実施していた検証の大部分を、モデル作成時に前倒しで実施するようになります。

設計工程での工数は増えますが、要求に対する設計の正当性は既に確保できている状態となるため、テストの工程では、モデルとコードが一致しているかどうかに焦点を絞って確認することができます。

---

これからのMBD（モデルベース開発）に求められる技術を知るには

MBDの技術を実際に学んでみたいという方、まずは無料でお試しいただけるオンライン学習を準備しています。

業務が多忙なエンジニアでも、スキマ時間で効率的に実践的な学習が出来るEureka Boxは、エンジニアの現場の声から生まれたツールです。

エンジニアの独学・スキルアップに! 他では学べない技術が充実
上流工程ソフトウェア開発技術を学ぶ！
Eureka Box（ユーリカボックス）

---

無料会員登録だけでも以下の特典が受けられます。

---

MBD（モデルベース開発）まとめ

この講座では、まず、狭義のMBD（モデルベース開発）、MILS、HILS、RCPという4種類のMBDの開発手法について、概要を簡単に説明しました。

次に、それぞれの手法が、IPAのV字プロセスのどの部分を対象にしているかを説明し、特にソフトウェア・エンジニアリング・プロセスのうち、MBD導入の影響が大きい、ソフトウェア詳細設計、実装、テストのアクティビティについて、何がどう変わるかを説明しました。

それぞれの利点・欠点を踏まえて、ご自身の状況に合った方法を取り入れ、最大限の効果を手に入れましょう。

---
